HIWIN上银 R25-25A1-FSV-950-1113-0.018 hiwin滚珠丝杠手册
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母插管突出型FSV
- 类型:
- 属性: HIWIN上银 R25-25A1-FSV-950-1113-0.018 hiwin滚珠丝杠手册，-HIWIN上银 R25-25A1-FSV-950-1113-0.018 hiwin滚珠丝杠手册-HIWIN上银 R25-25A1-FSV-950-1113-0.018 上银导轨丝杠三维图下载 嗨赢丝杆导轨，是一种用于工业机械的重要零件。丝杆导轨由丝杆和导轨两部分组成，丝杆起到传递力的作用，而导轨则用来承载和引导丝杆的运动。她们紧密配合，使机械设备能够平稳运行，提高生产效率。 赢丝杆导轨具有许多优点。首先，丝杆和导轨都采用高精度的制造工艺，确保了机械设备的精准度和稳定性。其次，丝杆导轨采用的-HIWIN上银 R25-25A1-FSV-950-1113-0.018 hiwin滚珠丝杠手册--HIWIN上银 R25-25A1-FSV-950-1113-0.018 hiwin滚珠丝杠手册-

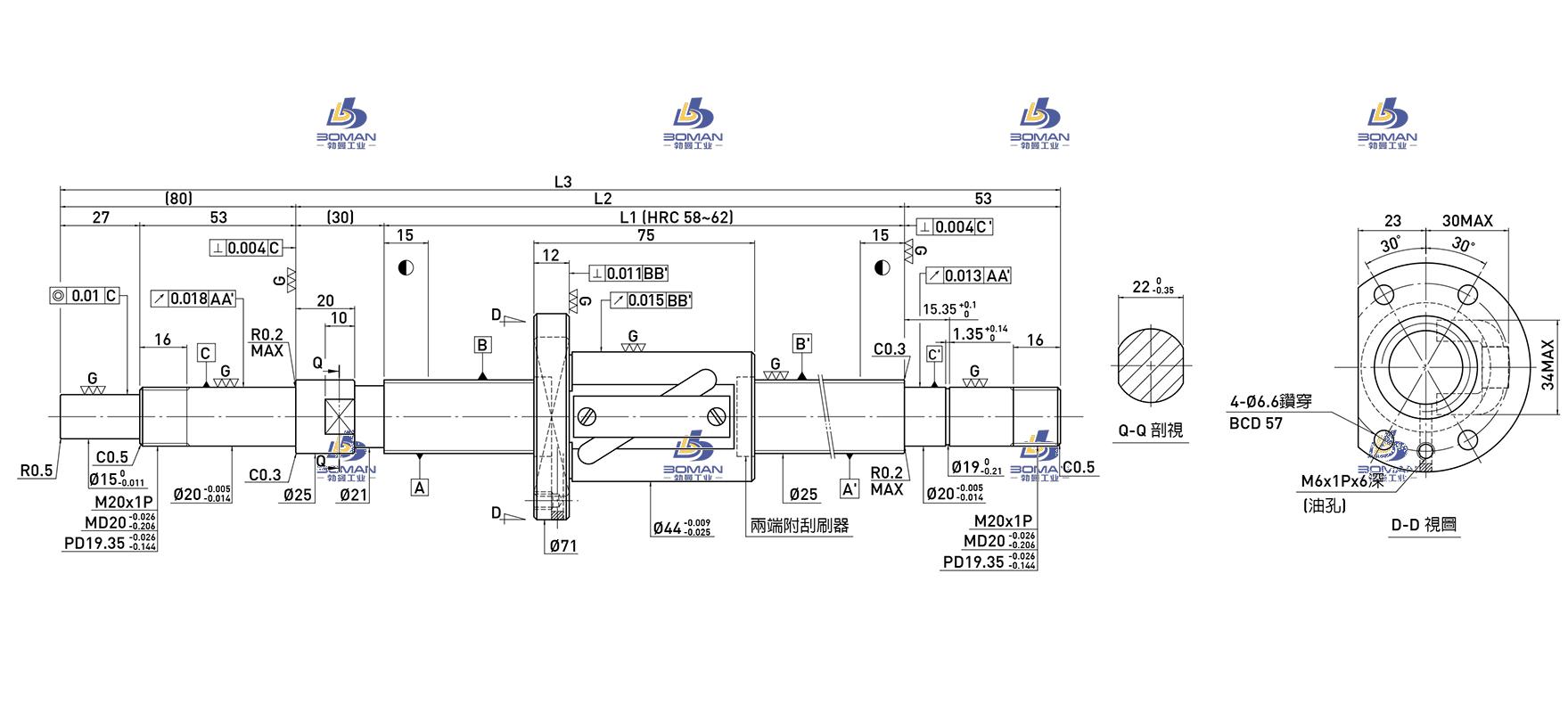

HIWIN上银 R25-25A1-FSV-950-1113-0.018 hiwin滚珠丝杠手册 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 25 |
|
| 导程 | 25 |
|
| 丝杠轴底径 | 21.132 |
|
| 滚珠节圆直径 | 26 |
|
| 钢球直径 | 4.763 |
|
| 精度等级 | 5 |
|
| 螺母直径 | 44 |
|
| 法兰直径 | 71 |
|
| 螺母长度 | 75 |
|
| 螺母安装 | PCD | 57 |
| 额定动负载 | CaN | 642-1018 |
| 额定静负载 | C0aN | 964-1926 |
| 有效圈数 | 1.5x1 |
|
| 轴向间隙 | 0-0.005 MAX |
|
| 最大行程 | 800 |
|
| 丝杠全长 | 1113 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 单位重量 | kg |
HIWIN上银 R25-25A1-FSV-950-1113-0.018 hiwin滚珠丝杠手册此型号部分数据来源于8. 安装滚珠丝杠时需要考虑材料的影响吗？
